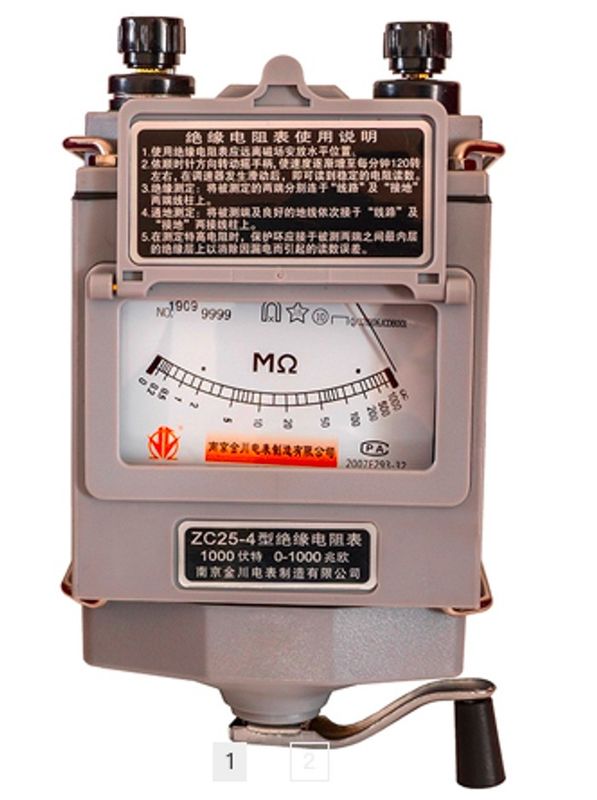

Testeur de résistance ZC25 Outils électriques
Instruction Testeur de résistance ZC25
APPLICATION
Ce testeur est utilisé pour mesurer les hautes résistances et tester les lignes électriques, les enroulements de moteurs et de générateurs, les câbles ou autres installations électriques lors de leur installation, de leur fonctionnement, de leur maintenance, de leurs réparations, etc. Il peut également être utilisé comme testeur d'isolation commun.
CONSTRUCTION
Ce testeur se compose d'un générateur haute tension entraîné à la main et d'un indicateur de rapport de courant à bobine croisée à aimant interne. L'indicateur de rapport de courant adopte le nouveau type d'aimant interne pour fournir des lectures stables et précises. Il n'est pratiquement pas sensible à l'influence des champs magnétiques externes. Le générateur entraîné à la main est équipé d'un régulateur centrifuge qui permet au rotor de tourner à vitesse constante pour maintenir une tension de sortie stable. Ce testeur est fourni avec une borne "Guard" pour éviter les erreurs dues aux fuites de surface, assurant ainsi des lectures précises.
4. Le testeur est enfermé dans un boîtier en métal léger, hermétiquement scellé pour empêcher l'entrée d'humidité.
DONNÉES TECHNIQUES
TYPE PLAGE DE TENSION ÉCHELLE MIN.
0101T 100V 0-100MΩ 0,05 MΩ
2525T 250V 0-250 MΩ 0,05 MΩ
5050T 500V 0-500 MΩ 0,1 MΩ
1010T 1000V 0-1000 MΩ 0,2 MΩ
Longueur de l'échelle : Environ 65 mm
Précision : Pas plus de ±1 % de la longueur de l'échelle complète
Tests standard : Température & 20ºC±2ºC, 65±15 %
Humidité relative :
Vitesse de manivelle : 120 tr/min
Variation d'inclinaison : Pas plus de ±1 % de l'échelle complète à une inclinaison de 10°
Variation de température : Pas plus de ±0,8 % de l'échelle complète pour chaque variation de ±10° de la température ambiante.
Influence du champ magnétique externe : Pas plus de ±2,5 % de la longueur de l'échelle complète à une influence de champ magnétique de 5O au repos.
Résistance d'inclinaison : Pas moins de 20 mégaohms à 20°±2ºC et une humidité relative de 65±15 %.
Dimensions : 210x120x150mm
Poids : Environ 2,5 kg
MAINTENANCE ET ENTRETIEN
1. En cours d'utilisation, le testeur doit être placé loin des champs magnétiques et dans une position stable et de niveau.
Lors de la mesure, faites d'abord tourner la poignée dans le sens des aiguilles d'une montre jusqu'à ce que la vitesse augmente progressivement jusqu'à environ 120 tr/min, moment auquel le régulateur commence à glisser et que des lectures stables sont prises. Lors de la mesure de la résistance d'isolement, connectez les deux bornes de l'objet à "Terre" et "Ligne" respectivement, puis faites tourner la poignée et prenez les lectures. Lors du test de "Terre", connectez la borne de l'objet à "Ligne" et un bon fil de terre à la borne "Terre". Lors de la mesure de la résistance d'isolement entre l'âme du câble et la gaine, en plus de connecter les deux bornes de l'objet à "Terre" et "Ligne", connectez également la couche d'isolation intermédiaire entre l'âme et la gaine à "Guard" pour éliminer les éventuelles fuites de surface qui pourraient provoquer des erreurs de lecture. Les cordons de fils droits étant bien séparés, ne doivent pas être utilisés comme fils de test entre les bornes de l'objet afin d'éviter des lectures incorrectes dues à une isolation inadéquate. L'utilisation du testeur sous des éclairs ou à proximité d'installations haute tension doit être interdite. Il ne peut être utilisé que lorsque l'objet n'est pas chargé ou qu'il n'y a pas de sources électriques. Avant et après la mesure, l'objet doit être complètement déchargé pour assurer la sécurité du personnel et des installations. La vitesse de rotation de la poignée doit être augmentée progressivement. Si l'aiguille reste à 0, l'opération doit être interrompue immédiatement pour éviter d'endommager le testeur. Les vibrations violentes et continues doivent être évitées autant que possible, afin que le pivot du testeur ne soit pas endommagé ou que le palier en saphir ne soit pas cassé, ce qui affecterait la précision du testeur. Lorsqu'il n'est pas utilisé, le testeur doit être placé dans une armoire à température ambiante ordinaire. Il ne doit jamais être placé sur des sols sales ou mouillés, ou à l'endroit où l'air est contaminé par des vapeurs alcalines et/ou acides.
Rc - Résistance du circuit de courant
Rp - Résistance du circuit de tension
Nc - Bobine du circuit de courant de l'indicateur
Np - Bobine du circuit de tension de l'indicateur
F - Générateur
Schéma de circuit
